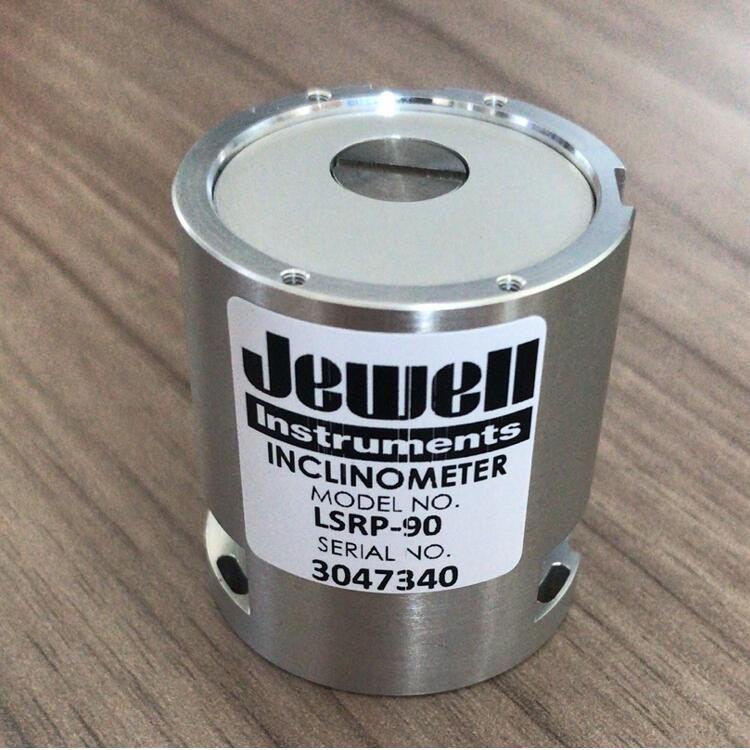

jewell公司lsrp-30伺服倾角传感器/攻角传感器
-风洞测试专用
当前很多的风洞实验室采用美国jewell instruments llc 的lsrp-90或者英国sherborne公司的t435或者t935伺服倾角传感器来测量飞机模型的迎角、攻角等姿态参数。jewell nstruments公司的lsrp-30和lspr-90系列倾角传感器符合空间应用的需求限制。 倾角传感器内部液体阻尼紧凑，圆柱形和lsr的“堆叠”功能方便使用几个多轴时的倾角仪测量是必需的。 lsrp提供高精度读数低频范围的倾角角度和攻角输出。
jewell instruments 是加速度传感器和倾角传感器以及航空电子元件，螺线管和面板仪表制造和分销的全球领 导者。我们为各种行业提供定制ag捕鱼王官方网站的解决方案，包括航空航天，医疗，工业，电信等。jewell经验丰富的工程团队与客户合作，生产出满足或超出所有客户要求的高质量，可靠的产品。黛尔特（北京）科技有限公司提供风洞测试专用lsrp-30和lsrp-90伺服倾角传感器/攻角传感器
jewell instruments公司lsrp-30/lsrp-90单轴倾角传感器的特点：
- 输入范围：±1.0°、±3.0°、±14.5°、±30.0°、±90°
- 12至18 vdc输入电压
- 0至±5直流输出
- 直径仅1.43英寸，高1.60英寸
- 焊针端接

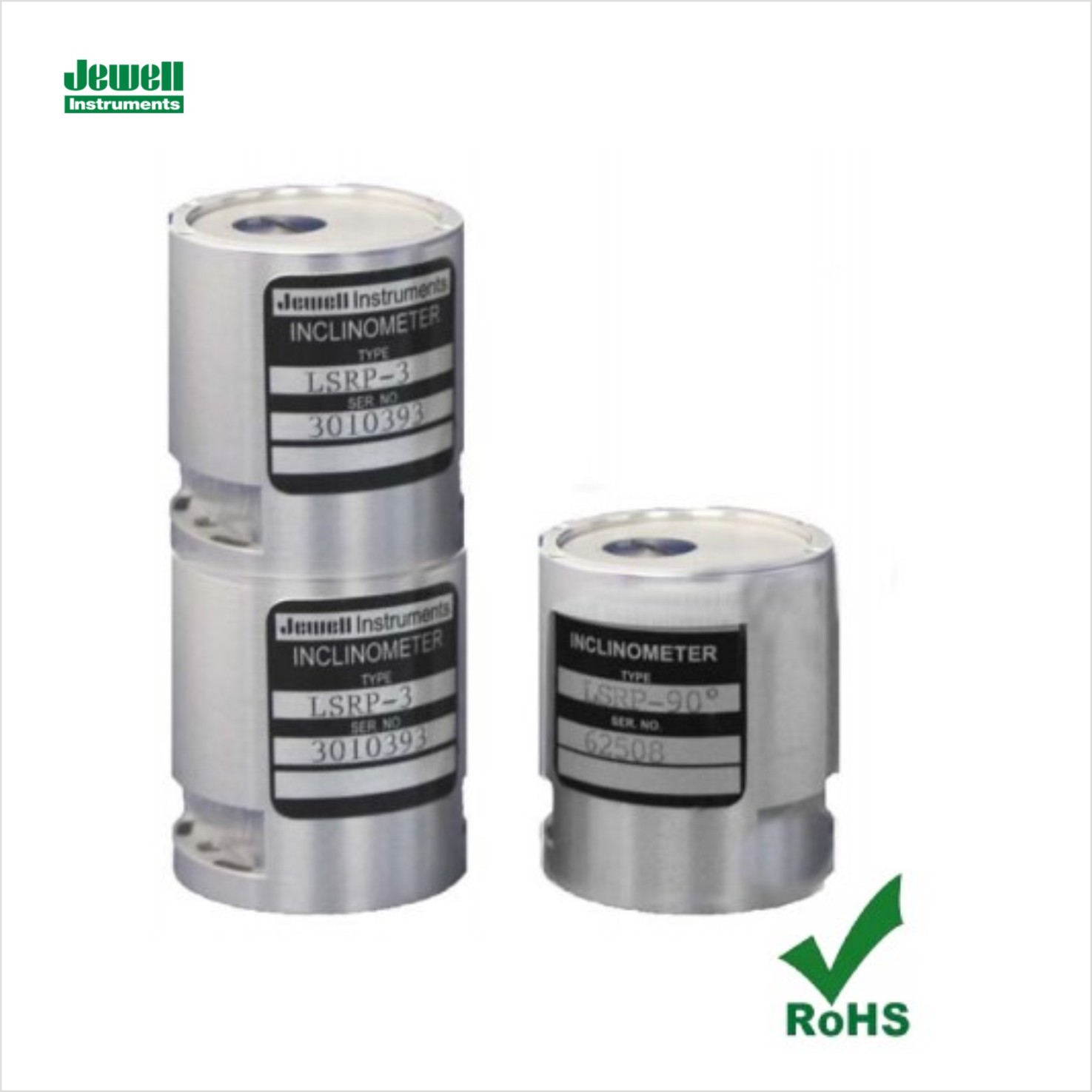

- 可堆叠，用于多轴感应
- 坚固的设计可承受超过1500g的冲击和20 grms的振动
- 重型建筑、分级
- 船舶和驳船调平
- 偏差测量
- 连续铸造
- 武 器平台调平
|
input range (°) |
±1.0 |
±3.0 |
±14.5 |
±30.0 |
±90.0 |
|
full range output (vdc,fro ±1%)1 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
non-linearity (%fro max)2 |
0.05 |
0.05 |
0.02 |
0.02 |
0.05 |
|
scale factor (volts/g, nominal) |
286.5 |
95.5 |
20.0 |
10.0 |
5.0 |
|
scale factor temperature sensitivity (ppm/°c maximum) |
400 |
300 |
100 |
60 |
60 |
|
bandwidth (-3db, hz, nominal) |
0.5 |
2.0 |
15.0 |
20.0 |
40.0 |
|
transverse axis misalignment (°maximum) |
0.10 |
0.15 |
0.25 |
0.50 |
1.00 |
|
output at 0°tilt (volts, maximum) |
±0.10 |
±0.04 |
±0.02 |
±0.02 |
±0.02 |
|
0° output temperature sensitivity (volts/°c maximum) |
0.005 |
0.003 |
0.001 |
0.0005 |
0.0003 |
|
resolution & threshold (μ) |
1 |
1 |
1 |
1 |
1 |
lsrp单轴倾角传感器的订货编码：
量程 型号model # p/n #
±1.0 lsrp-1 02550389-001
±3.0 lsrp-3 02550389-002
±14.5 lsrp-14.5 02550389-003
±30.0 lsrp-30 02550389-004
±90.0 lsrp-90 02550389-005
军 工等级
量程 型号model # p/n #
±1.0 lsrp-1 02550276-001
±3.0 lsrp-3 02550276-002
±14.5 lsrp-14.5 02550276-003
±30.0 lsrp-30 02550276-004
±90.0 lsrp-90 02550276-005

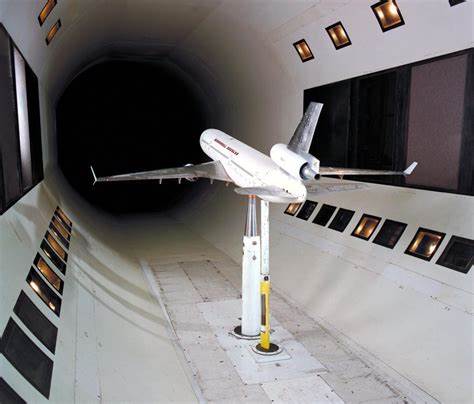

lsrp-30和lsrp-90伺服倾角传感器的典型案例：风洞中测量飞机模型的迎角、攻角等姿态参数。
当前很多的风洞实验室采用美国jewell instruments llc 的lsrp-90伺服倾角传感器来测量飞机模型的迎角、攻角等姿态参数，倾角传感器在实验室进行标定和测试时的精度通常会让用户很满意。
