摘要：瑞士simtec ag公司风标式攻角传感器（迎角传感器，aoa）由对称剖面的翼型叶片（即风标）、转轴、角度变换器、配重等部分组成。分单风标与双风标两种，后者是攻角传感器和侧滑角传感器的组合传感器。单风标式攻角传感器多装于飞机侧面，而双风标式攻角传感器和侧滑角传感器常与空速管组合在一起，安装在机头前的支杆上，由于远离机头，处于较平稳的气流中，感受飞机迎角比较准确。风标式迎角传感器的结构比较简单，工作可靠，但对翼型剖面的加工和表面光洁度的要求很高。风标式攻角传感器（迎角传感器，aoa）的风标一般连接电位计进行电信号输出，测量的攻角角度与电信号成线性关系。

风标式攻角传感器-电位计原理

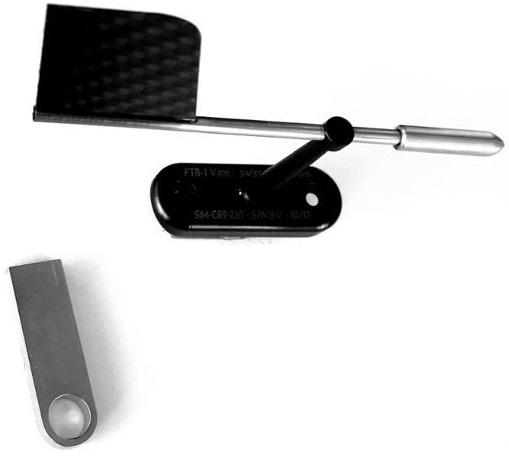

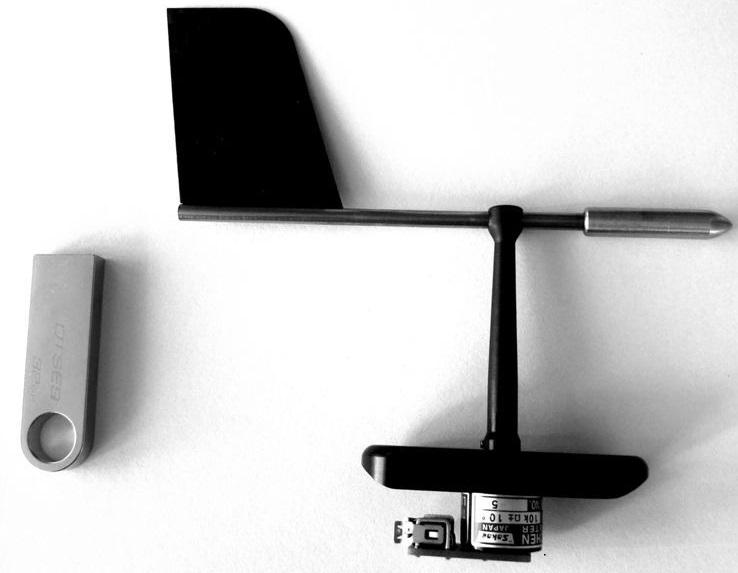

风标式攻角传感器（迎角传感器，aoa）由对称剖面的翼型叶片（即风标）、转轴、角度变换器、配重等部分组成。分单风标与双风标两种，后者是攻角传感器和侧滑角传感器的组合传感器。单风标式攻角传感器多装于飞机侧面，而双风标式攻角传感器和侧滑角传感器常与空速管组合在一起，安装在机头前的支杆上，由于远离机头，处于较平稳的气流中，感受飞机迎角比较准确。风标式迎角传感器的结构比较简单，工作可靠，但对翼型剖面的加工和表面光洁度的要求很高。

风标式攻角传感器（迎角传感器，aoa）的风标一般连接精密电位计进行电信号输出，测量的攻角角度与电信号成线性关系。

瑞士simtec ag公司攻角传感器aoa|侧滑角传感器aos技术参数

传感器类型	微型电位计
技术	导电塑料，两个滚珠轴承
机械行程	360°自由旋转
测量范围	±140°
阻值	10 kω±5%
输出电压平滑性	<0.1%(mil-r-39023)
负载能力@-40℃~ 125℃	0.2 w
接触电流（max.）	10 μa
推荐接触电流	1 μa
线性误差	<1%
寿命	大于1千万次旋转
起步转矩	0.1 ncm
工作温度范围	-55℃~ 125℃
