ag捕鱼王官方网站的组成

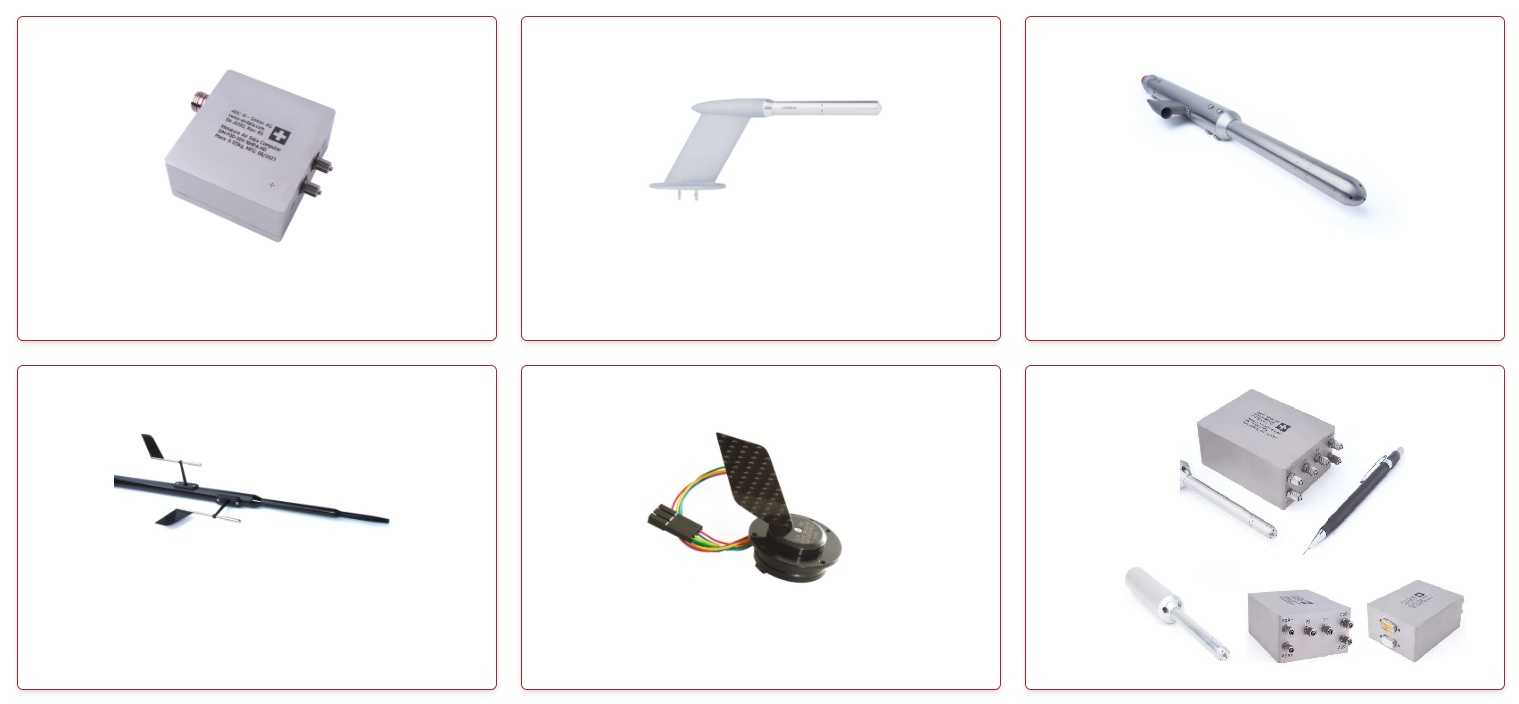

黛尔特（北京）科技有限公司的ftb-1带风标空速管

空速管也被称作皮托管、总压管、总静压管，是飞机上重要的感应器之一。它能够测量周边气流的总压（也称全压）和静压，并将数据传送给飞机的大气数据计算机和飞行仪表装置。空速管这种航空装置主要是用来测量飞行速度和高度的，同时还兼具其它迎角和侧滑角等多种功能。飞机能够飞上天，依靠的是流过机翼表面的高速气流产生的压力差，气流与飞机相对速度的大小是升力的决定性因素之一。这个相对速度叫做“空速”，是飞行的重要参数，知道这个参数才能知道当前的升力、阻力等数据，进而可靠地操纵飞行器。空速管承担的就是测量空速的重要工作。为了确保飞行安 全，有的飞机还分别安装有备用总压管和静压孔，供空速管发生故障时使用，备用静压孔通常开在机身侧面的蒙皮上。  空速管测量飞机速度的原理是这样的，当飞机向前飞行时，气流便冲进空速管，在管子末端的感应器会感受到气流的冲击力量，即动压。飞机飞得越快，动压就越大。如果将空气静止时的压力即静压和动压相比就可以知道冲进来的空气有多快，也就是飞机飞得有多快。

空速管是一种在航空和航天领域中广泛应用的测量设备，用于评估飞行器在空中飞行时的速度。它的组成非常关键，直接影响到测量的准确性与可靠性。通常，空速管主要由几个重要部分构成。首先是持有高强度材料制成的管身，管身的设计一般为流线型，能够有效减少气流对其的阻力，确保在飞行中能够准确地感应到周围气流的变化。其次，空速管内部设有压力传感器，这个传感器能够实时监测气管内外的压力差，从而根据伯努利原理计算出飞行器的空速。空速管还配备了一个航空显示仪表，通过电子信号将气压差的数据转换为速度信息并呈现给飞行员。仪表的显示界面通常相当直观，使飞行员能够在飞行过程中迅速获取当前的飞行速度，做出及时的判断与调整。

空速管主要由两部分组成：
全压管 (pitot tube)：这是一个设计成开口朝前的管子。它直接指向飞机的运动方向，捕捉到空气分子冲入管内的“冲击”力。这些空气分子被“停止”下来，导致管内压力增加。这个压力被称为总压或全压，它包含了静压和动压。
静压口 (static port)：静压口通常位于飞机机身侧面，与大气静压相通。静压是未受干扰的大气压力，它与海拔高度和大气密度有关。现代飞机通常不止一个静压口，以确保足够的精度和冗余性。
通过测量全压和静压之间的差值，即可计算得出动压。动压与空速的平方成正比。空速指示器 (airspeed indicator, asi) 利用这一原理，将动压转换为飞行员可以理解的空速读数，单位为节（knots）或英里/小时（mph）等。

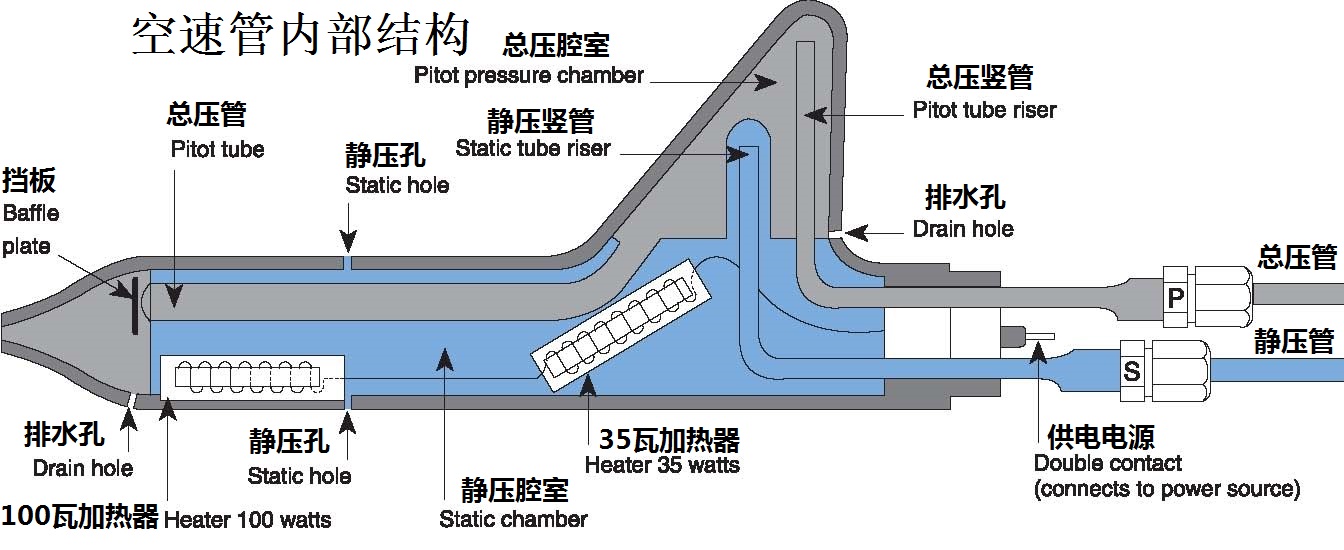

空速管的结构设计精巧，通常由两个同心的圆管组成：

空速管结构：空速管由两个套在一起的细管组成，一个与外界连通，获得当前环境的气压；一个直直地迎着风，感知气流吹来造成的总压。两个细管间的压力差造成膜盒变形或液柱高差，就能具象地指示出当前的空速。

黛尔特（北京）科技有限公司的adp-55空速管在直升机上安装图

空速管的设计过程中还充分考虑了天气和环境的影响。因此，空速管内部有加热元件进行加热以防止结冰等问题，这对于在寒冷环境下的飞行尤为重要。此外，管口的开口设计也经过精心设计，确保当飞行器以高速飞行时，气流能够平滑进入管内，减少可能的扰动。在飞行中，为了防止空速管的总压和静压孔被冰堵塞，需要对空速管进行电加热。一般飞机上的空速管都有电加温装置就是为了防止空速管结冰，空速管加热可以防止和消除积冰，管内装有电阻加热器并有排水孔。注意，只有在必要时，在地面不必要地打开空速管加热器可能会导致空速管过热，从而导致损坏/故障的程度。faa tso-c16和军 用批准的空速管探头-65°c至 70°c温度范围内工作，在正常操作过程中对其进行更多加热是不明智的。但 70°c会灼伤皮肤。传统的空速管加热方式，采用大功率加热，对加热温度没有进行控制。对于能源有限是的无人机空速管来说，通常采用pwm方式控制加热温度，达到节省宝贵的电力能源。同时，为了避免液态水进入全压和静压管，一方面在空速管内部设计了两处排水孔，另一方面把空速管内部的全压和静压引管抬高设计。这样液态水很难通过全压和静压管路进入到大气数据计算机、气压高度表、空速表和升降速度表等航空电子设备内部。
