ge-cfmi-753 cfm航空发动机超声波检测套件

ge-cfmi-753包含：1、2个探头:12°l-wave transducer和47s-wave transducer；2、1条探头线cable，6'，bnc to suhner connector；3 、校准试块:【ut-2431】4、其他:甘油[g-33]和瓶子、手提箱等。

我们来详细解析航空发动机风扇叶片的超声波检测原理及其应用。这是现代航空维修和制造中极为关键的一项无损检测技术。超声波检测的基本原理是利用高频声波（通常在0.5mhz至25mhz）在材料中传播的特性来探测内部缺陷。其核心物理基础包括：
1.  声波的产生与接收：由探头中的压电晶片产生超声波脉冲，并接收从被检物体返回的声波信号，将其转换为电信号。
2.  声波在界面上的行为：当超声波在材料中传播遇到声阻抗不同的界面（如缺陷、背面或材料边界）时，会发生反射、透射和散射*。检测内部缺陷主要利用反射波（脉冲回波法）。
3.  传播与衰减：超声波在均匀材料中以特定速度直线传播，其能量会因材料的吸收、散射而逐渐衰减。针对航空发动机风扇叶片的具体应用原理：
探测内部缺陷：叶片内部的裂纹、气孔、夹杂、分层等缺陷会形成声阻抗界面，反射超声波。探头接收到这些“缺陷回波”，并在仪器屏幕上显示出来，通过回波的位置和幅度来判断缺陷的深度和大小。
探测表面/近表面缺陷*：对于叶片缘板、榫头等部位的表面裂纹，常使用表面波或爬波进行检测，这些波型能沿着曲面传播并对表面不连续非常敏感。
壁厚测量：通过测量超声波从叶片前缘或后缘表面传播到内壁再返回的时间，可以精 确计算叶片的剩余壁厚，评估腐蚀或磨损情况。
复合材料检测：对于复合材料叶片（如碳纤维增强树脂基复合材料），超声波能有效检测**分层、孔隙率、纤维断裂、脱粘等缺陷，通常使用穿透法或反射法结合c扫描成像。

二、 航空发动机风扇叶片超声波检测方法
针对风扇叶片的不同部位和材料，主要采用以下几种方法：
1.  接触式脉冲回波法：    探头通过耦合剂（如甘油、水）直接接触叶片表面。适用于榫头、叶根等几何相对简单的区域。操作灵活，但效率较低，对表面粗糙度敏感。
2. 喷水耦合法（水浸法）： 这是检测复杂叶型（气动曲面）的主流方法。叶片和探头都浸入水中，或使用喷水柱作为耦合介质。
优势：耦合稳定，能实现探头与叶片表面的垂直入射，适合自动化扫描，重复性好。
常与相控阵超声和喷水延迟块技术结合，用于检测叶身内部的横向裂纹和材料退化。
3. 相控阵超声检测：这是目前很先进和核心的技术。探头由多个独立的晶片组成，通过电子方式控制每个晶片发射的延时，实现声束的**偏转、聚焦和扫描。
应用于风扇叶片的关键优势：
电子扫描：无需机械移动探头即可快速扫描一个区域，效率极高。
动态聚焦：可在不同深度聚焦，提高微小缺陷的检出率和信噪比。
复杂形状适配：通过软件校准，声束能自适应叶片的曲面轮廓，保证检测效果。
成像直观：可生成b扫（截面图）、c扫（平面投影图）、s扫（扇形扫描图）等多种直观图像，缺陷易于判读和存档。
4. 激光超声：一种非接触式方法。使用脉冲激光在叶片表面激发超声波，再用激光干涉仪接收表面振动信号。
优势：无需耦合剂，适用于高温、高速在线检测或表面粗糙的部件，是未来智能制造的潜在技术。

三、 航空发动机风扇叶片超声波检测应用场景
超声波检测贯穿风扇叶片的全生命周期：
1.  制造阶段：
 原材料检验：检查钛合金、复合材料预浸料等坯料中的冶金缺陷或夹杂。
加工过程监控：在锻造、机械加工后，检测是否引入新的裂纹或损伤。
成品终检验：在叶片交付前，进行全 面检测，确保无内部缺陷，是保证出厂质量的关键环节。

2. 在役维护与维修：
定期大修：发动机每运行一定循环后，必须将风扇叶片拆下进行全 面的ndt检查。超声波是检测**疲劳裂纹（尤其是榫头、前缘、后缘等应力集中区）和外来物损伤导致的内部分层/裂纹的主要手段。
针对性检查：在遭受鸟击、冰雹等外场事件后，进行损伤评估，判断叶片是否可修复或必须更换。
退役评估：评估叶片的剩余寿命，为延寿或报废提供依据。
超声波检测，特别是自动化水浸式相控阵超声技术，已成为现代航空发动机风扇叶片质量控制和在役安 全监控的核心技术。它就像给叶片做“b超”，能够在不破坏结构的前提下，清晰“看见”内部和表面的健康状况，是保障航空发动机高可靠性、安 全性与长寿命不可或缺的“守护神”。随着技术的发展，检测系统正朝着更智能化、图像化、集成化和标准化的方向演进。

航空发动机是高度复杂和承受极端应力的系统，其维修保养遵循严格的“视情维护”和“定期大修”理念。超声波检测作为很核心的无损检测手段之一，在其中扮演着“内部医生”的角色。

航空发动机风扇叶片超声波检测核心应用场景
 1. 定期大修中的全 面体检：发动机每运行一定循环（如数千小时）后，必须进行分解大修。超声波检测是对关键零部件进行“体检”的必选项。
风扇/压气机叶片和盘：
叶片榫头/榫槽：这是应力很集中的区域之一，极易萌生**疲劳裂纹。使用角度探头或相控阵超声，从特定角度入射，检测隐蔽在接触面的裂纹。
叶身内部缺陷：检查因外来物撞击（如鸟击、冰雹）造成的**内部隐形分层或裂纹**，这些损伤表面可能已修复，但内部隐患需排除。
叶盘槽槽：检测盘体上与叶片榫头配合的槽槽底部及侧壁的疲劳裂纹。
涡轮叶片和盘：
导向叶片和内腔：涡轮导向叶片常存在冷却气膜孔，超声波用于检测**热障涂层下的基体裂纹以及冷却孔边的裂纹。
涡轮 盘螺栓孔和轮缘：这是高应力区，使用小角度探头环绕孔壁进行检测，查找径向或周向裂纹。
燃烧室组件：
火焰筒：检测高温导致的龟裂和热疲劳裂纹，通常使用高频表面波或爬波检测薄壁区域。
整体叶盘/整体叶环：由于无法拆卸单个叶片，相控阵超声的电子扫描和聚焦能力**变得至关重要，可以精 确测绘出每个叶片根部和盘体连接处的内部状态。
2. 外场突发事件后的损伤评估：当发动机遭遇鸟击、吸入跑道异物、超温等事件后，需要快速判断损伤程度，决定是否可放行或需立即维修。
快速原位检测：使用便携式超声波探伤仪，对可疑部位（如风扇叶片前缘）进行快速检查，判断损伤是否仅为表面凹坑，还是已扩展为内部裂纹。这避免了不必要的发动机拆卸，提高了飞机可用率。
复合材料部件评估：对于复合材料风扇机匣或叶片，超声波（特别是穿透法）能快速评估冲击造成的**分层**面积和深度，为修补方案提供依据。
3. 在役监控与腐蚀/磨损管理
壁厚测量：这是超声波很经典的应用之一。
  发动机机匣/管路：定期测量其壁厚，监控因气流冲刷或腐蚀导致的壁厚减薄，预测剩余寿命，防止破裂。
叶片缘板：测量磨损量，确定是否在容限之内。
腐蚀检测： 发动机在恶劣环境中运行，某些部件（如压气机后几级）可能发生腐蚀。超声波能发现皮下腐蚀和点蚀，评估其对结构完整性的影响。

4.修理后的验证
对叶片进行打磨修理、涂层重涂或焊接修复后，必须进行ut验证。
修理区域验证：确保修理过程没有引入新的缺陷（如打磨过热导致的微裂纹，焊接区域的未熔合、气孔等）。
涂层结合质量检测：使用高频超声波检测热障涂层与金属基体之间的结合状态，发现脱粘区域。
航空发动机风扇叶片超声波检测技术优势与挑战
优势：
预防性安 全：能在故障发生前发现潜在缺陷，避免灾难性事故。
经济性：准确判断部件是“修”还是“换”，避免不必要的报废，节约巨额成本。
延长寿命：通过精 确评估，允许部件在严格监控下安 全使用更长时间。
挑战：
可达性：发动机内部空间狭窄，有些部位探头难以接近，需要特殊设计。
表面状态：使用过的部件表面可能有积碳、涂层脱落或不均匀磨损，影响声波耦合和信号判断。
复杂的残余应力场：在役部件的应力状态复杂，可能影响缺陷的声学响应，需要经验丰富的人员分析。
在航空发动机维修和保养体系中，超声波检测原理的应用远不止于“查找缺陷”。它是一个集诊断、评估、决策支持于一体的系统工程。它将物理原理转化为保障飞行安 全、优化维修经济性的关键生产力工具。从快速的外场排故到深度的车间大修，ut超声波检测技术都在持续进化，与数字化、自动化相结合（如自动化扫描机器人、ai辅助判读），向着更智能、更精准、更高效的方向发展，是确保现代航空发动机高可靠性、高可用性的基石技术。

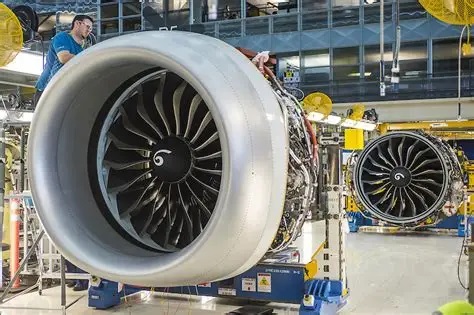

cfm international的先进leap航空发动机产品线是为空客a320neo、波音737 max和中国商飞c919提供动力的发动机。自cfm的首台leap发动机于2016年8月投入运营以来，该机队已展现出世界良好的日利用率，燃油效率提高了15%，显著降低噪音和排放特征，同时保持cfm行业领跑的可靠性和总体拥有成本。cfm56和leap发动机是cfm international的产品，cfm international是通用电气航空航天公司和赛峰飞机发动机公司各持股50%的合资公司。

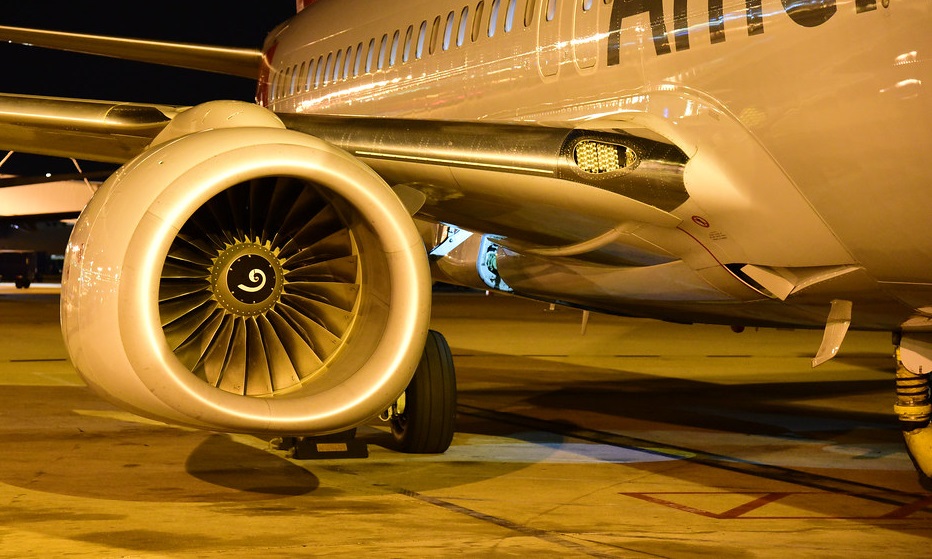

cfm56-7航空发动机：深入了解新的行业领跑者：新一代波音737系列的新型cfm56-7发动机将经过验证的cfm56架构与新技术相结合，可大幅降低运营成本，同时保持行业领跑的性能、可靠性和可操作性。截至11月，已宣布501架cfm56-7动力737飞机的确定订单。cfm56-7由cfm international（cfmi）生产，cfmi是法国斯奈克玛（赛峰集团）和美国通用电气50/50的合资公司。cfmi总部位于俄亥俄州辛辛那提。cfm56-7的先进技术，包括3d空气动力学设计、高效宽弦风扇、先进的电子发动机控制和主动间隙控制系统，将带来显著的成本效益。该发动机的燃油消耗率（sfc）比目前737上的cfm56-3。

ge-cfmi-753 cfm航空发动机超声波发动机超声波检测套件相关产品：ge-cfmi-723

inspection kit: cfm56-7 fan blade ut inspection of the concave and convex dovetail pressure faces p/n: ge-cfmi-723 s/n:

 and is hereby approved to perform the cfm56 high time fan blades dovetails ultrasonic inspection as per sb 72-1033.

p/n	decription
ge-cfmi-360	eddy current inspection of the forward set of seal teeth on the aft shaft (cfm56)
ge-cfmi-723	fan blade dovetail repetitive ultrasonic inspection
ge-cfmi-542	compressor rotor disk, stage 3 – inspection
ge-cfmi-618
ge-cfmi-753	包含2个探头:12°l-wave transducer和47s-wave transducer;2、1条探头线cable，6'，bnc to suhner connector；3、校准试块:【ut-2431】4、其他:甘油【g-33】和瓶子、手提箱等

ge-cfmi-753航空发动机超声波发动机超声波检测套件用于cfm56-7发动机风扇叶片榫头超声波检测

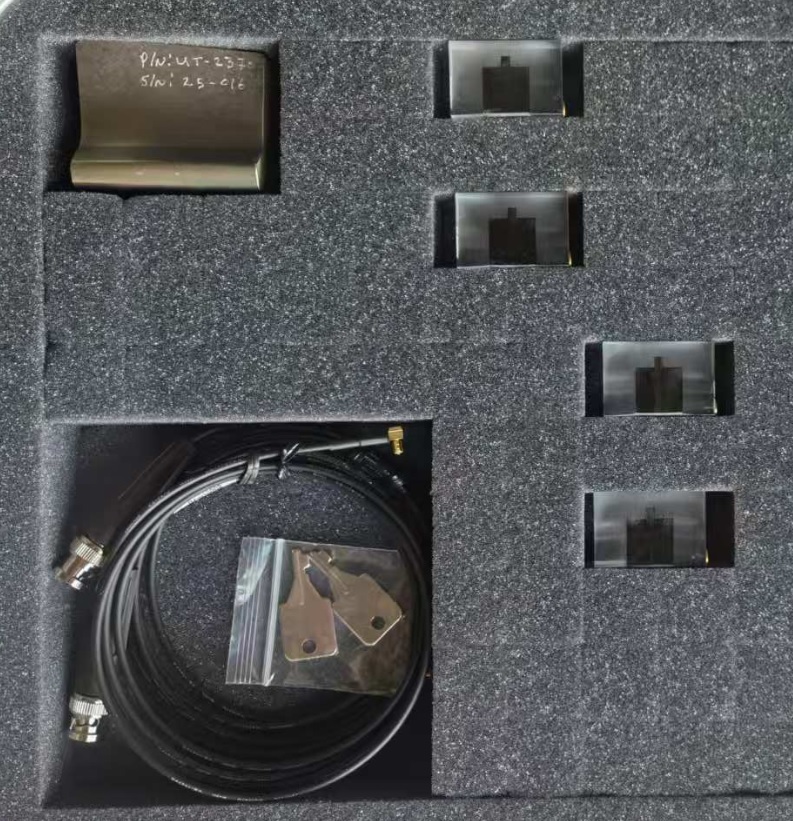

cfm56-7发动机超声波风扇叶片检查探头部件编号p/n：ge-cfmi-723, 00-010032, 00-010106, 07-010008，ut-2370

产品品名：cfm56-7发动机风扇叶片超声波检查探头

ge-cfmi-723发动机叶片超声波发动机超声波检测套件订货代码：

ge-cfmi-723                              cfm56-7发动机超声波风扇叶片检查探头套件
00-010032                                     凸面测试传感器探头
00-010106                                     凹面测试传感器探头
ut-2370                                        标准试块
07-010008                                    连接线缆和接头
g-33                                            甘油耦合剂，耗材
2401-0500                                     清洗瓶
1416                                                      手提箱

certificate of conformance，coc        质量符合性证书
